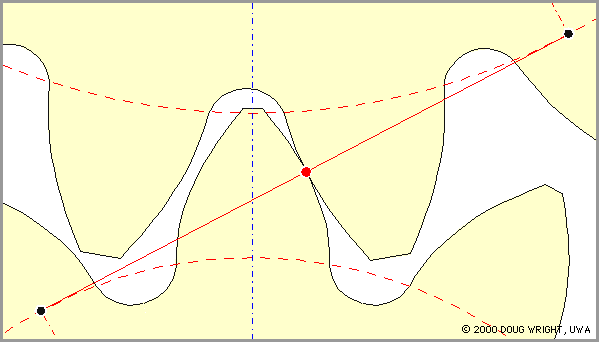

1、什么是齒廓嚙合基本定律,什么是定傳動比的齒廓嚙合基本定律?齒廓嚙合基本定律的作用是什么?
答:一對齒輪嚙合傳動,齒廓在任意一點接觸,傳動比等于兩輪連心線被接觸點的公法線所分兩線段的反比,這一規律稱為齒廓嚙合基本定律。若所有齒廓接觸點的公法線交連心線于固定點,則為定傳動比齒廓嚙合基本定律。作用是用傳動比是否恒定對齒廓曲線提出要求。
2、什么是節點、節線、節圓?節點在齒輪上的軌跡是圓形的稱為什么齒輪?
答:齒廓接觸點的公法線與連心線的交點稱為節點,一對齒廓嚙合過程中節點在齒輪上的軌跡稱為節線,節線是圓形的稱為節圓。具有節圓的齒輪為圓形齒輪,否則為非圓形齒輪。
3、什么是共軛齒廊?
答:滿足齒廓嚙合基本定律的一對齒廓稱為共軛齒廓。
4、漸開線是如何形成的?有什么性質?
答:發生線在基圓上純滾動,發生線上任一點的軌跡稱為漸開線。
性質:
(1)發生線滾過的直線長度等于基圓上被滾過的弧長。
(2)漸開線上任一點的法線必切于基圓。
(3)漸開線上愈接近基圓的點曲率半徑愈小,反之則大,漸開線愈平直。
(4)同一基圓上的兩條漸開線的法線方向的距離相等。
(5)漸開線的形狀取決于基圓的大小,在展角相同時基圓愈小,漸開線曲率愈大,基圓愈大,曲率愈小,基圓無窮大,漸開線變成直線。
(6)基圓內無漸開線。
5、請寫出漸開線極坐標方程。
答:rk = rb / cos αk θk= inv αk = tgαk一αk
6、漸開線齒廓滿足齒廓嚙合基本定律的原因是什么?
答:
(1)由漸開線性質中,漸開線任一點的法線必切于基圓
(2)兩圓的同側內公切線只有一條,并且兩輪齒廓漸開線接觸點公法線必切于兩基圓,因此節點只有一個,即i12=ω1/ω2=O2P/O1 =r2′/r1′= rb2/rb1=常數。
7、什么是嚙合線?
答:兩輪齒廓接觸點的軌跡。
8、漸開線齒廓嚙合有哪些特點,為什么?
答:
(1)傳動比恒定,因?yàn)?i12=ω1/ω2=r2′/r1′ ,因?yàn)閮苫鶊A的同側內公切線只有一條,并且是兩齒廓接觸點的公法線和嚙合線,因此與連心線交點只有一個。故傳動比恒定。
(2)中心距具有可分性,轉動比不變,因?yàn)?i12=ω1/ω2=rb2/rb1,所以一對齒輪加工完后傳動比就已經確定,與中心距無關。
(3)齒廓間正壓力方向不變,因?yàn)辇X廓間正壓力方向是沿接觸點的公法線方向,這公法線又是兩基圓同側內公切線,并且只有一條所以齒廓間正壓力方向不變。
(4)嚙合角α隨中心距而變化,因?yàn)?a COSα = a′COSα′。
(5)四線合一,①嚙合線是兩基圓同側內公切線,②是齒廓接觸點的公法線,③接觸點的軌跡是嚙合線,④是齒廓間正壓力作用線又是接觸點曲率半徑之和。
9、什么是模數和分度圓?
答:m = p / π為模數,m 和α為標準值的那個圓稱為分度圓。
10、什么是周節,齒厚和齒槽寬?
答:在一個圓周上相鄰兩齒同側齒廓之間的弧長稱為周節。齒厚所占的弧長稱為齒厚,齒槽占據的弧長稱為齒槽寬。
11、什么是標準齒輪?
答:m、α、h*a、c* 為標準值,并且 s=e=p/2的齒輪。
12、齒條的特點是什么?
答:
(1)與齒頂線平行的各直線周節相等,其模數,壓力角均為標準值。
(2)平行齒頂線齒槽寬等于齒厚的直線稱中線,是確定齒條尺寸的基準線。
13、什么是理論嚙合線、實際嚙合線和齒廓工作段?
答:理論嚙合線:兩基圓同側內公切線,在理論上是齒廓嚙合點的軌跡,兩個切點為嚙合極限點。
實際嚙合線:兩齒頂圓與理論嚙合線交點之間的線段。
齒廓工作段:在齒輪傳動中齒廓參與嚙合的部分。
14、什么是漸開線直齒圓柱齒輪的正確嚙合條件和連續嚙合傳動條件?
答:正確嚙合條件:m1=m2=mα1=α2 =α
連續嚙臺條件:εα=B1B2/Pb≥1
15、重合度的實質意義是什么?重合度與什么有關?
答:重合度的大小表示一對齒輪傳動過程中同時在嚙合線上嚙合的對數。重合度的大小是齒輪承載能力高低和平穩性好壞的一個重要指標,重合度的大小與m無關,隨 Z1,Z2 增加而增加,α′愈大,εα愈小,α′隨中心距變化,a 愈大,α′愈大,εα愈小。
16、什么是標準齒輪的標準安裝中心距。標準安裝有什么特點?
答:標準齒輪按無齒側間隙安裝的中心距稱為標準齒輪的標準安裝中心距,標準齒輪按標準頂隙安裝的中心距也稱標準安裝中心距。
標準安裝時,a = a′,r = r′,a = r1 + r2
17、什么是非標準安裝中心距?非標準安裝有什么特點?
答:一對嚙合傳動的齒輪,節圓與分度圓不重合的安裝稱為非標準安裝,其中心距稱為非標準安裝中心距。
特點 r ≠ r′,a ≠ a′,a′ = r1′ + r′2 = (r1 + r2)cosα/ cosα′ 即 a ′≠a α′≠ α r1′≠ r1 r2′≠ r2 c′≠ c
有齒側間隙,產生沖擊,重合度下降,平穩性差。

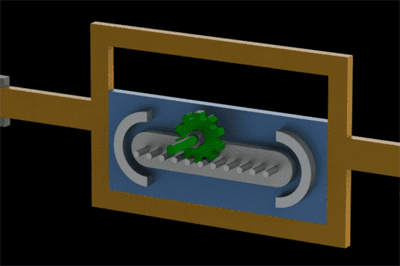

18、齒輪與齒條嚙合傳動的特點是什么?
答:
(1)嚙合線位置不因齒輪和齒條間的相對位置變化而變化,永遠是切于基圓又垂直于齒條直線齒廓的一條固定直線。
(2)r = r′ α′= α = 齒條齒形角
19、標準齒條刀具加工標準齒輪的特點是什么?
答:輪坯的分度圓與齒條刀具中線相切純滾動,被加工齒輪的齒數是由刀具的移動速度與輪坯轉動的角速度來保證V刀 = rω坯。
20、什么是漸開線齒廓的根切現象?其原因是什么?
答:用范成法加工齒輪,當加工好的漸開線齒廓又被切掉的現象時稱為根切現象。
原因:刀具的齒頂線與嚙合線的交點超過了被切齒輪的嚙合極限點,刀具齒頂線超過嚙合極限點的原因是被加工齒輪的齒數過少,壓力角過小,齒頂高系數過大。
21、標準外嚙合齒輪不發生根切的最少齒數如何確定?
答:由 Zmin = 2h*a / sin2α 確定。
22、什么是變位齒輪?
答:分度圓齒厚不等于齒槽寬的齒輪及齒頂高不為標準值的齒輪稱為變位齒輪。加工中齒條刀具中線不與被加工齒輪的分度圓相切這樣的齒輪稱為變位齒輪。
23、什么是變位量和變位系數和最小變位系數?
答:變位量:刀具的中線由加工標準齒輪的位置平移的垂直距離。
變位系數:用標準模數表達變位量所需的系數。
最小變位系數:加工漸開線齒輪不產生根切所需變位系數的最小值。
xmin = h*a (Zmin - Z)/ Zmin
24、同齒數的變位齒輪與標準齒輪相比,哪些尺寸變了,哪些尺寸不變,為什么?
答:齒數、模數、壓力角、分度圓、基圓、分度圓周節、全齒高不變,齒頂圓、齒根圓、分度圓齒厚、齒槽寬發生變了。
原因:用標準齒輪刀具加工變位齒輪,加工方法不變,即正確嚙合條件不變,所以分度圓模數、壓力角不變。因而由公式可知分度圓、基圓不變,再有齒根高、齒頂高、齒根圓、齒項圓的計算,基準是分度圓,在加工變位齒輪時,標準刀具中線若從分度圓外移齒根高變小,齒根圓變大,而若要保證全齒高不變則齒頂高變大齒頂圓變大,因刀具外移在齒輪分度圓處的刀具齒厚變小,即被加工出的齒槽變小,又因?yàn)榉侄葓A周節不變,齒厚變厚。
25、斜齒輪漸開線螺旋曲面齒廓是如何形成的?
答:漸開線發生面在基圓柱上純滾動時,發生面上一條與基圓母線成 βb 角的線,它的軌跡形成了斜齒輪輪齒漸開線螺旋曲面。
26、斜齒輪齒廓所在的各個同軸圓柱面螺旋線的螺旋角是否相同,為什么?
答:螺旋角不同,因螺旋角βi 是導程L 和圓柱的直徑 di 決定,導程相同,而各圓直徑不同,故螺旋角不同,關系式為:tgβi = L / πdi
27、斜齒輪嚙合特點是什么?
答:
(1)兩輪齒廓由點開始接觸,接觸線由短變長,再變短,直到點接觸,再脫離嚙合,不象直齒圓柱齒輪傳動那樣沿整個齒寬突然接觸又突然脫離嚙合,而是逐漸進入嚙合逐漸脫離嚙合,這樣沖擊小噪音小,傳動平穩。
(2)重合度大 ε= εα+εβ
28、斜齒輪的標準參數面為哪個面,哪個面是標準漸開線?說明原因。
答:法面是標準參數面。
從理論上端面是標準漸開線,因?yàn)闈u開線的形成是發生面在基圓柱面上純滾動,發生面上的斜直線的軌跡是漸開線。
從加工上,法面是標準漸開線,因?yàn)榧庸ば饼X輪齒廓是用加工直齒圓柱齒輪的標準刀具,其切削運動方向沿螺旋線切線,刀具面在其法面,因此,法面是標準浙開線。
29、斜齒輪端面與法面幾何參數有什么關系,為什么要端面參數?
答:mn = mt cosβ,tgαn = tgαt cosβb ,h*at= h*ancosβ ,c*t = c*ancosβ 因?yàn)閹缀纬叽缡嵌嗣?dt、dbt、dat、dft、pt、pbt 。
30、一對斜齒輪的正確嚙合條件和連續傳動條件是什么?
答:正確嚙合條件:mn1=mn2=mαn1=αn2=α
外嚙合 β1 = - β2 內嚙合β1 = β2
連續傳動條件:ε= εα+εβ ≥ 1
31、什么是斜齒輪的當量齒輪和當量齒數?當量齒數的用途是什么?
答:相當于斜齒輪法面齒形的直齒圓柱齒輪稱為斜齒輪的當量齒輪。當量齒輪的齒數稱為當量齒數。當量齒數是仿型法加工齒輪選擇刀具齒形的重要依據,當量齒數又是齒輪強度設計的主要依據。
32、蝸輪蝸桿機構的特點有哪些?
答:
(1)傳遞空間交錯軸之間的運動和動力,即空間機構。
(2)蝸輪蝸桿嚙合時,在理論上齒廓接觸是點接觸,但是蝸輪是用與蝸輪相嚙合的蝸桿的滾刀加出來的,實際為空間曲線接觸。
(3)蝸桿蝸輪的傳動比,用蝸桿的頭數(線數)參與計算。
(4)蝸桿的分度圓直徑不是頭數乘模數而是特性系數乘模數,即 d1 = qm
(5)蝸輪蝸桿的中心距也是用特性系數參與計算。
a= m(q+Z2)/2
(6)可獲得大傳動比,蝸輪主動時自鎖。
33、蝸輪蝸桿的標準參數面是哪個面;可實現正確嚙合條件是什么?
答:
(1)是主截面,即平行于蝸輪的端面過蝸桿的軸線的剖面稱之為主截面。
(2)正確嚙合條件:ma1=mt2=m αa1=α t2=α β1+β2=900 旋向相同
34、為什么確定蝸桿的特性系數q 為標準值?
答:
(1)有利于蝸桿標準化,減少了蝸桿的數目。
(2)減少了加工蝸輪的蝸桿滾刀的數目。
35、蝸輪蝸桿嚙合傳動時的轉向如何判定?
答:首先判定蝸桿或蝸輪的旋向:將蝸輪或蝸桿的軸線豎起,螺旋線右面高為右旋,左面高為左旋。然后判定轉向:右旋用右手法則,主動蝸桿為右旋用右手四個手指順著蝸桿的轉向握住蝸桿,大拇指的指向與蝸輪的節點速度方向相反,來判定蝸輪的轉向。
36、直齒圓錐齒輪機構的特點有哪些?
答:
(1)傳遞兩相交軸之間的運動和動力。
(2)齒輪分布在錐體上由大端到小端收縮變小。
(3)大端面為標準參數面。
(4)齒廓曲線為球面漸開線。
37、直齒圓錐齒輪的正確嚙合條件是什么?
答:大端面的 m1=m2=m,α1=α2=αR1=R2(R為錐距)
38、什么是圓錐齒輪的背錐、當量齒輪、當量齒數?
答:與圓錐齒輪大端球面上分度圓相切的圓錐稱為圓錐齒輪的背錐,圓錐齒輪大端面齒形平行圓錐母線向背錐上投影展開所形成的扇形稱之為扇形齒輪。相當于圓錐齒輪大端面齒形的直齒圓柱齒輪稱之為圓錐齒輪的當量齒輪,其齒數稱為當量齒數。
39、當量齒輪和當量齒數的用途是什么?
答:一對圓錐齒輪的當量齒輪用來研究圓錐齒輪的嚙合原理,如重合度和正確嚙合條件等,單個當量齒輪用來計算不根切的最小齒數和用仿形法加工圓錐齒輪時用它來選擇刀具號及計算圓錐齒輪的彎曲強度。
行星齒輪傳動的特點
行星齒輪傳動與普通齒輪傳動相比,當它們的零件材料和力學性能、制造精度、工作條件等均相同時,行星齒輪傳動具有一系列突出的優點。行星齒輪傳動的主要特點如下:
(1)行星減速器體積小、重量輕、結構緊湊,傳遞功率大、承載能力高;這個特點是由行星齒輪傳動的結構等內在因素決定的,見下圖。

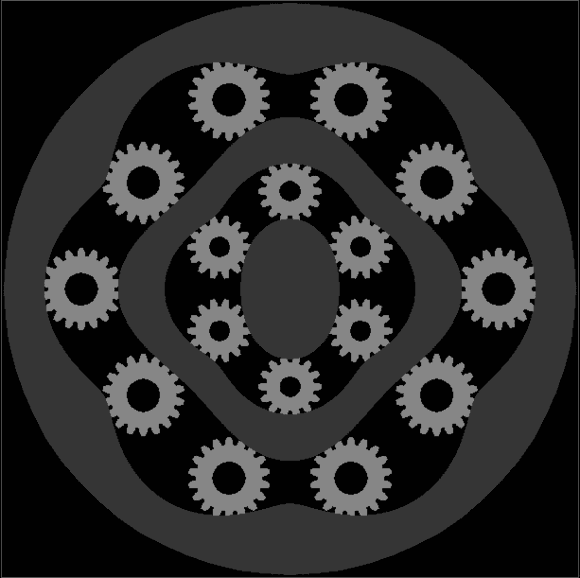

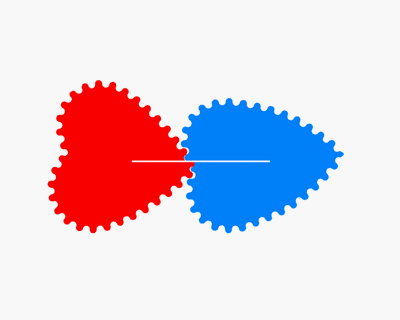

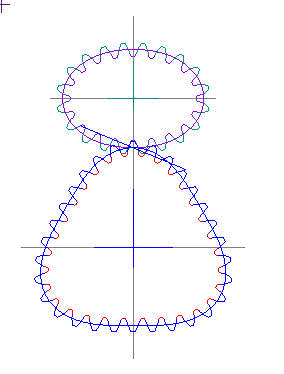

非圓齒輪
非圓齒輪也叫異形齒輪,是分度曲面不是旋轉曲面的齒輪,它和另一個齒輪組成齒輪副以后,在嚙合過程中,其瞬時角速度比按某種既定的運動規律而變化。可以提高機構的性能,改善機構的運動條件。

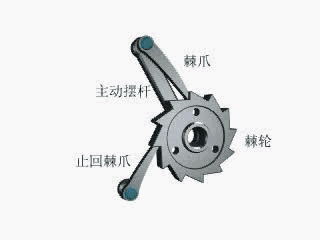

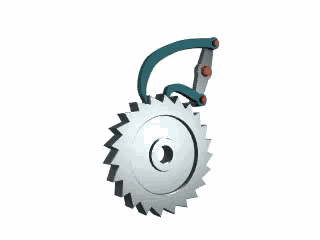

棘輪機構
由棘輪和棘爪組成的一種單向間歇運動機構。棘輪機構常用在各種機床和自動機中間歇進給或回轉工作臺的轉位上,也常用在千斤頂上。在自行車中棘輪機構用于單向驅動,在手動絞車中棘輪機構常用以防止逆轉。棘輪機構工作時常伴有噪聲和振動,因此它的工作頻率不能過高。
槽輪機構
槽輪機構有外嚙合和內嚙合以及球面槽輪等。外嚙合槽輪機構的槽輪和轉臂轉向相反,而內嚙合則相同,球面槽輪可在兩相交軸之間進行間歇傳動。槽輪機構典型結構如圖所示,它由主動轉盤、從動槽輪和機架組成。
